Bagaimana untuk menyolder permukaan - Gunung Micro NTC Thermistor?

Pematerian termistor NTC mikro permukaan mungkin kelihatan seperti tugas yang menakutkan, terutama bagi mereka yang baru untuk elektronik. Walau bagaimanapun, dengan alat, teknik, dan sedikit kesabaran, ia boleh menjadi proses yang mudah. Sebagai pembekal thermistors Micro NTC, saya mempunyai peluang untuk bekerjasama dengan komponen -komponen ini secara meluas dan telah mengumpulkan pandangan berharga yang saya teruja untuk berkongsi dengan anda.

Memahami termistor NTC mikro permukaan permukaan

Sebelum menyelidiki proses pematerian, sangat penting untuk memahami apa termistor NTC mikro permukaan-permukaan. NTC bermaksud pekali suhu negatif, yang bermaksud bahawa rintangan termistor ini berkurangan apabila suhu meningkat. Thermistors ini direka untuk dipasang terus ke permukaan papan litar bercetak (PCB), menghapuskan keperluan untuk lubang di papan.

Thermistors Micro NTC biasanya digunakan dalam pelbagai aplikasi, termasuk penderiaan suhu, pampasan suhu, dan perlindungan suhu yang lebih tinggi. Mereka sangat sensitif, tepat, dan menawarkan masa tindak balas yang cepat, menjadikannya sesuai untuk pengukuran suhu yang tepat.

Alat dan bahan yang diperlukan

Untuk mematikan thermistor NTC mikro permukaan-jalan dengan jayanya, anda memerlukan alat dan bahan berikut:

Pematerian Besi:Besi pematerian halus dengan kawalan suhu laras adalah penting. Julat suhu 300 ° C hingga 350 ° C biasanya sesuai untuk komponen permukaan pematerian.
Solder:Gunakan solder bebas yang berkualiti tinggi dengan tolok halus, seperti 0.5mm atau 0.6mm. Solder bebas plumbum adalah mesra alam dan mematuhi piawaian industri.
FLUX:Fluks membantu membersihkan permukaan untuk disolder dan menggalakkan aliran solder yang lebih baik. Pilih fluks yang sesuai untuk pematerian permukaan permukaan.
Pineezers:Pinset halus adalah perlu untuk mengendalikan komponen permukaan kecil. Pastikan pinset mempunyai cengkaman yang baik dan tidak terlalu tajam untuk mengelakkan merosakkan komponen.
Mikroskop atau kaca pembesar:Mikroskop atau kaca pembesar boleh membantu untuk memeriksa sendi pematerian dan memastikan penjajaran komponen yang betul.
PCB:Anda memerlukan papan litar bercetak dengan pad yang sesuai untuk thermistor NTC mikro permukaan permukaan. PCB harus bersih dan bebas daripada sebarang serpihan atau pengoksidaan.
Isopropil Alkohol:Isopropil alkohol digunakan untuk membersihkan PCB dan mengeluarkan sebarang sisa fluks selepas pematerian.

Menyediakan PCB

Sebelum penyebaran termistor NTC mikro permukaan permukaan, penting untuk menyediakan PCB dengan betul. Ikuti langkah -langkah ini:

Bersihkan PCB:Gunakan alkohol isopropil dan kain bebas serat untuk membersihkan PCB dengan teliti. Ini akan menghilangkan sebarang kotoran, gris, atau pengoksidaan dari permukaan, memastikan lekatan solder yang baik.
Periksa pad:Semak pad pada PCB untuk sebarang kerosakan atau pencemaran. Sekiranya perlu, gunakan sedikit fluks untuk membersihkan pad dan keluarkan sebarang pengoksidaan.
Sapukan Fluks:Sapukan sedikit fluks ke pad pada PCB. Ini akan membantu aliran solder lebih mudah dan mewujudkan ikatan yang lebih baik antara termistor dan PCB.

Pematerian termistor NTC mikro permukaan permukaan

Sekarang bahawa anda mempunyai semua alat dan bahan yang diperlukan dan telah menyediakan PCB, sudah tiba masanya untuk memulakan pematerian thermistor NTC mikro permukaan permukaan. Ikuti langkah -langkah ini:

Panaskan besi pematerian:Tetapkan suhu besi pematerian ke tahap yang sesuai, biasanya antara 300 ° C dan 350 ° C. Benarkan besi pematerian memanaskan selama beberapa minit sehingga mencapai suhu yang dikehendaki.
Ambil Thermistor:Gunakan pinset untuk mengambil termistor NTC mikro permukaan-mount dengan berhati-hati. Pastikan untuk memegang termistor dengan tepi dan elakkan menyentuh pad pematerian.
Sejajar dengan termistor:Letakkan termistor pada pad pada PCB, menyelaraskannya dengan teliti dengan tanda -tanda di papan. Gunakan mikroskop atau kaca pembesar untuk memastikan penjajaran yang betul.
Sapukan solder ke satu pad:Sentuh hujung besi pematerian ke salah satu pad pada PCB dan gunakan sedikit solder. Solder harus mencairkan dan mengalir ke pad, mewujudkan lapisan solder nipis.
Solder the Thermistor:Semasa memegang termistor di tempat dengan pinset, sentuh besi pematerian ke pad lain pada PCB dan gunakan sedikit solder. Solder harus mencairkan dan mengalir ke pad, menghubungkan termistor ke PCB.
Periksa sendi pematerian:Gunakan mikroskop atau kaca pembesar untuk memeriksa sendi pematerian. Sendi harus licin, berkilat, dan bebas dari mana -mana jambatan pateri atau sendi solder sejuk. Jika perlu, panaskan semula sendi dan tambahkan sedikit solder tambahan untuk meningkatkan sambungan.
Bersihkan PCB:Selepas pematerian, gunakan alkohol isopropil dan kain bebas serat untuk membersihkan PCB dan keluarkan sebarang sisa fluks. Ini akan menghalang sebarang kakisan atau kerosakan kepada komponen dari masa ke masa.

Petua dan helah

Berikut adalah beberapa petua dan cara tambahan untuk membantu anda menyebarkan termistor NTC mikro permukaan-permukaan lebih berkesan:

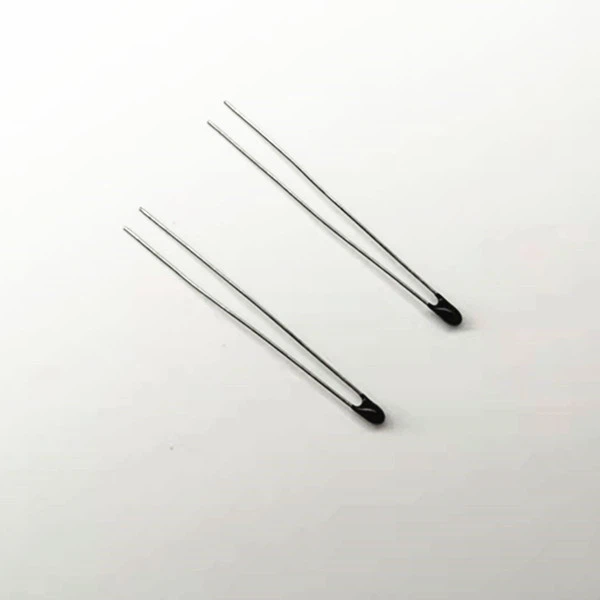

epoxy thermistor-4 Epoxy Coated NTC Thermistor

Berlatih pada PCB sekerap:Sekiranya anda baru untuk pematerian permukaan, adalah idea yang baik untuk berlatih pada PCB scrap terlebih dahulu. Ini akan membantu anda mengenali proses pematerian dan meningkatkan kemahiran anda sebelum mengusahakan projek sebenar.
Gunakan sinki haba:Jika termistor NTC mikro permukaan permukaan sensitif terhadap haba, anda boleh menggunakan sinki haba untuk melindunginya dari haba yang berlebihan semasa pematerian. Tenggelam haba adalah peranti logam kecil yang menyerap dan menghilangkan haba, menghalangnya daripada mencapai komponen.
Bersabar dan mantap:Soldering Surface-mount komponen memerlukan kesabaran dan tangan yang mantap. Luangkan masa anda dan pastikan untuk menyelaraskan komponen dengan betul sebelum pematerian. Elakkan tergesa -gesa proses itu, kerana ini boleh menyebabkan kesilapan dan sendi pematerian yang lemah.
Periksa komponen:Sebelum pematerian, periksa termistor NTC mikro permukaan permukaan untuk sebarang kerosakan atau kecacatan. Pastikan komponen adalah jenis dan nilai yang betul untuk aplikasi anda.
Dapatkan bantuan profesional:Sekiranya anda masih menghadapi masalah pematerian termistor NTC mikro permukaan permukaan, jangan teragak-agak untuk mendapatkan bantuan profesional. Terdapat banyak sumber, forum, dan komuniti dalam talian di mana anda boleh bertanya dan mendapatkan nasihat daripada peminat pematerian yang berpengalaman.

Kesimpulan

Soldering Surface-Mount Micro NTC Thermistor adalah kemahiran yang boleh dikuasai dengan amalan dan kesabaran. Dengan mengikuti langkah-langkah yang digariskan dalam postingan blog ini dan menggunakan alat dan bahan yang betul, anda boleh menyolder komponen permukaan-mount dengan jayanya dan memastikan prestasi yang boleh dipercayai dalam projek elektronik anda.
